先看懂 HBM：不是跑更快，而是路更寬
GPU 越會算，越需要大量資料餵進來。GDDR 像是速度很快但車道有限的道路；HBM 的思路則是把記憶體放近，並把資料通道做得非常寬。
這篇會從 GDDR 的限制講到 HBM 的封裝方式，再看 silicon interposer、TSV、HBM3E 與 HBM4。你不必先背規格，先抓住『距離變短、通道變寬、封裝變難』這條主線。
讀完你會比較容易理解：HBM 的競爭不只在 DRAM 本身，也在封裝、散熱、材料、測試與良率，這些一起決定 AI 系統能不能穩定吃到資料。
AI 加速器的效能常被誤解成「算力越多越好」。實際系統裡，GPU 或 AI accelerator 的 tensor core 即使很多，如果模型權重、activation、KV cache 或中間資料搬不過來，運算單元就會空轉。這就是 memory bandwidth 成為 AI 時代核心瓶頸的原因。
HBM（High Bandwidth Memory）的重點不是把 DRAM clock 拉到最高，而是用「非常寬、非常短、非常靠近運算晶片」的方式搬資料。它把多層 DRAM 疊成 stack，透過 TSV 垂直連接，再用 silicon interposer 或高密度先進封裝把 HBM stack 放到 GPU die 旁邊。這組 HBM 小教室用五張圖串起完整脈絡：為什麼 GPU 會餓、為什麼 GDDR 的路會變窄、HBM 為什麼要進封裝、TSV 如何把容量往上堆，以及 HBM4 為什麼代表整個封裝供應鏈的升級。

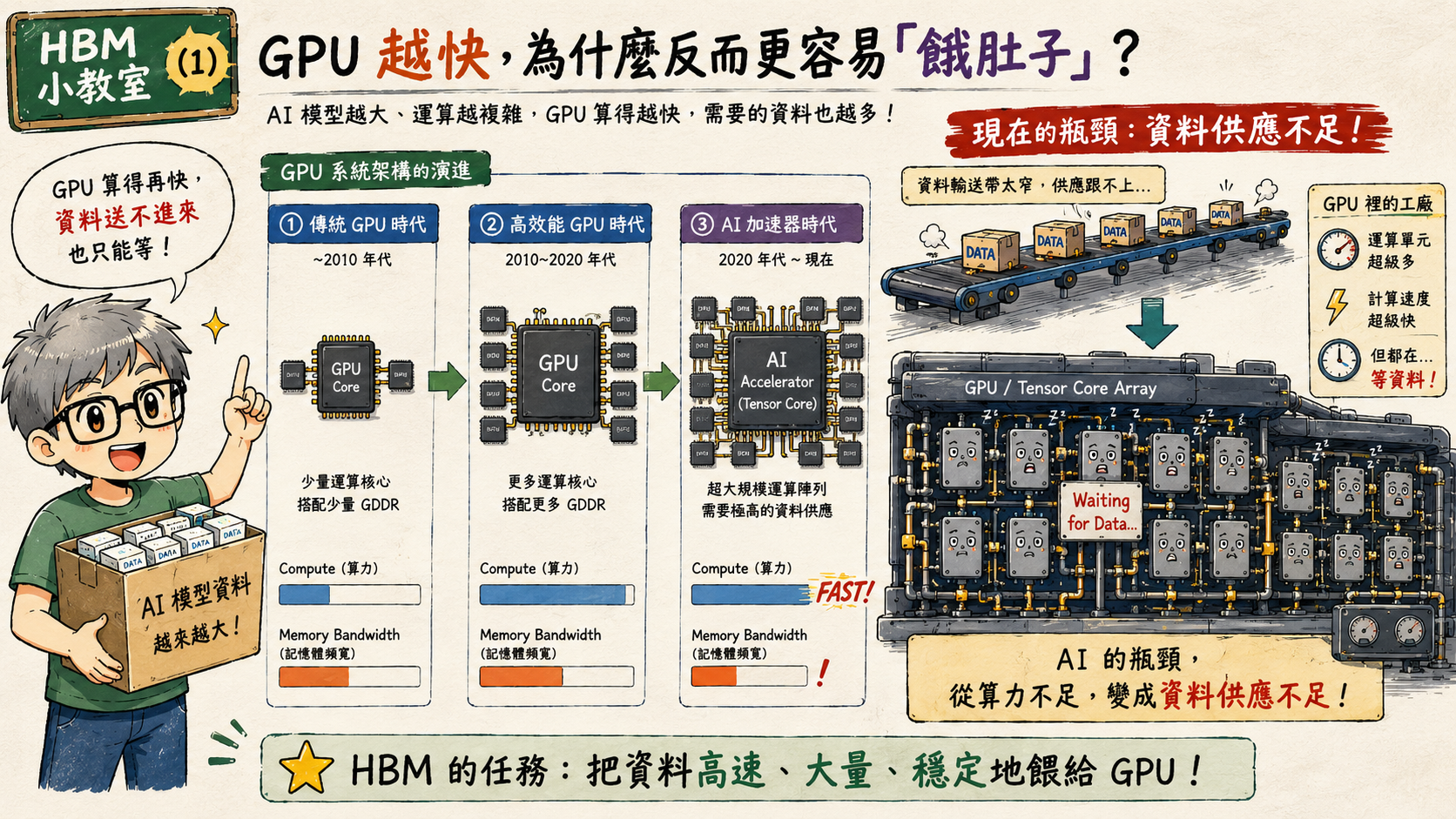

1. GPU 越快，越容易被資料餵不飽
GPU 的強項是大量平行運算。傳統圖形與 HPC 工作負載已經需要高頻寬，但 AI 訓練與大型模型推論把需求推到另一個等級：每一次矩陣乘法、attention、embedding lookup 或資料重排，都需要大量資料在記憶體與運算陣列之間移動。當 compute throughput 成長得比 memory bandwidth 更快時，瓶頸就從「算不夠快」轉成「資料供應不夠快」。
圖中的輸送帶比喻很重要：GPU 工廠裡的工人不是不夠多，而是零件送不到。當資料通道太窄，tensor core array 就算設計得很大，也只能等待 memory subsystem。這會直接影響 utilization、tokens per second、training throughput、energy efficiency 與整機 TCO。
從架構角度看，記憶體系統要同時滿足三件事。第一是頻寬，要在單位時間內搬足夠多的資料。第二是延遲，資料不能太晚到。第三是能效，每搬一 bit 的能量要夠低，否則封裝與系統散熱會先到極限。HBM 的使命，就是用靠近運算晶片的超寬介面，讓資料供應跟上 GPU 的平行運算能力。

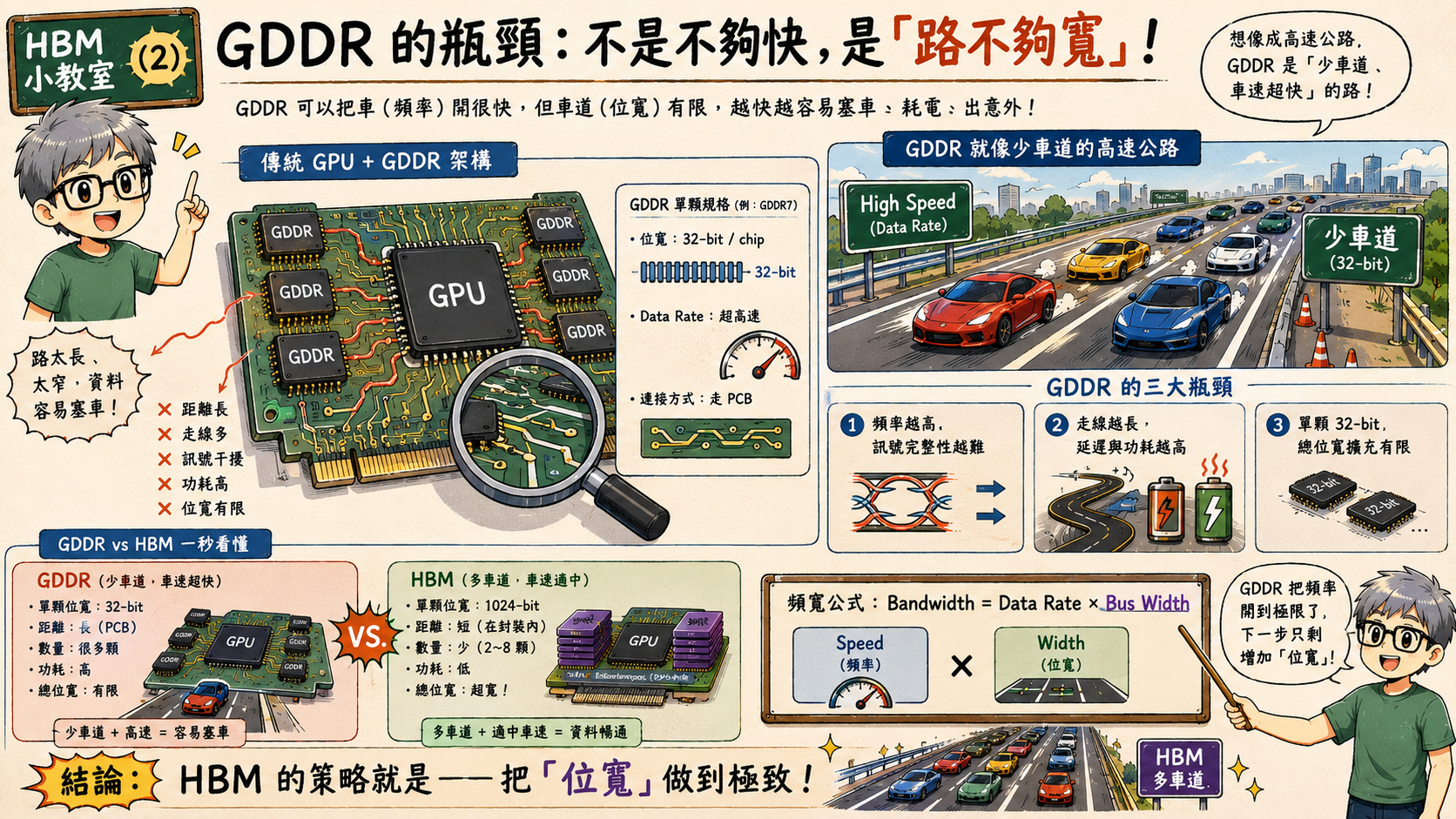

2. GDDR 的問題不是慢，而是路不夠寬
GDDR 的策略是高 data rate。每顆 GDDR 晶片可以用很高的速度傳資料，但單顆晶片的 bus width 有限，而且通常透過 PCB traces 連到 GPU。當 GPU 需要更高總頻寬時，系統就要放更多 GDDR 顆粒、拉更多板上走線、提高訊號速度，並處理更嚴格的 signal integrity、power delivery、routing congestion 與 board area。
可以把 GDDR 想成「少車道、車速快」的高速公路。短期提高速度有效，但速度越高，訊號完整性、功耗、EMI、封裝 pin 數與 PCB routing 都越難控制。尤其 AI accelerator 需要的不只是峰值頻寬，還需要在長時間高負載下穩定、可散熱、可量產的資料供應。
HBM 採用不同方向：不要只把車開更快，而是把車道數大幅增加。HBM stack 以非常寬的介面與 GPU 相連，單位 clock 搬更多 bit。這讓 HBM 在 bandwidth per watt 上特別有價值，也解釋了為什麼 AI GPU、HPC accelerator 與高階封裝會把 HBM 視為核心資源。

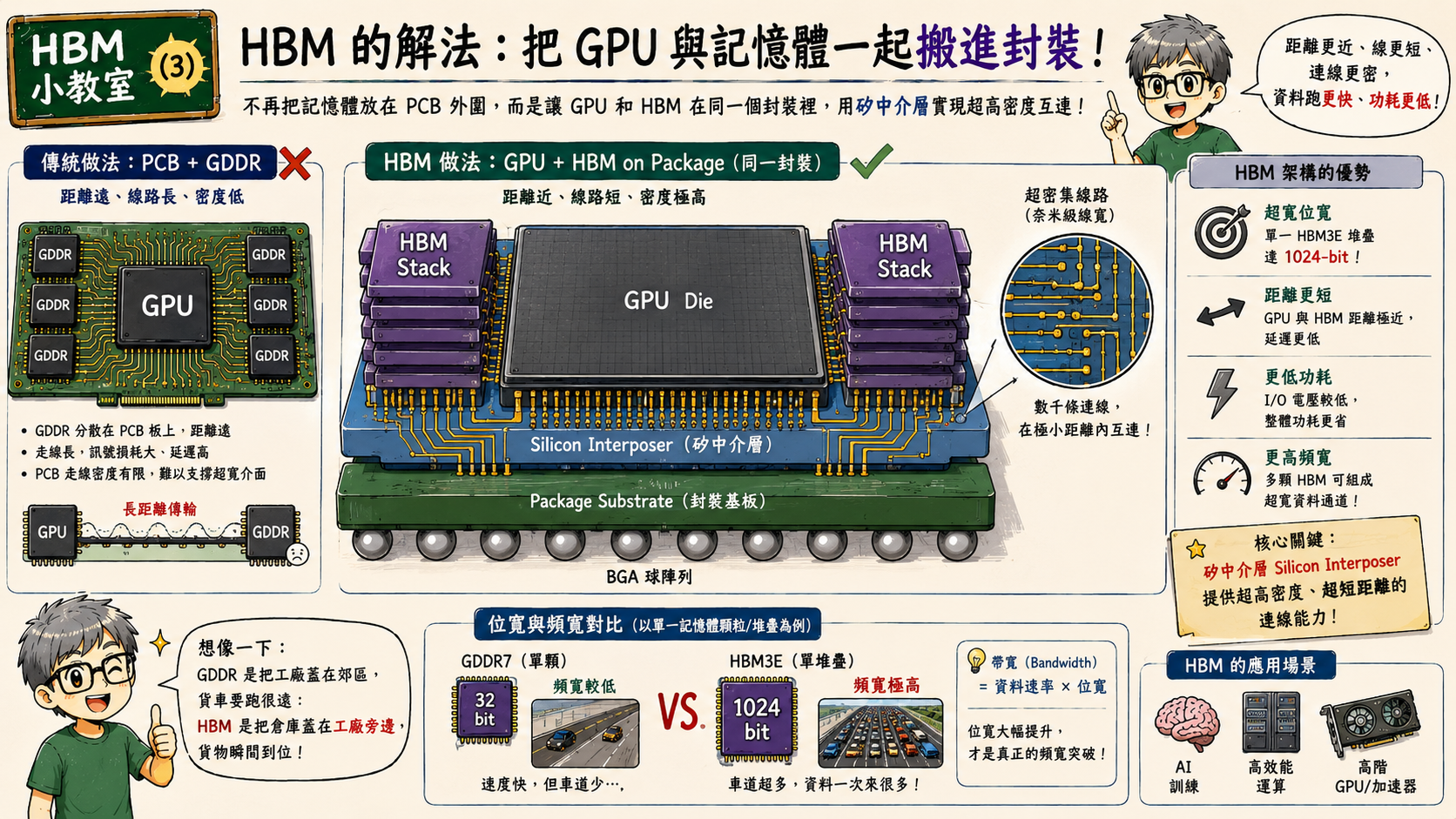

3. HBM 的解法：把 GPU 與記憶體搬進同一個封裝
HBM 不是把記憶體顆粒繼續圍在 PCB 外圍，而是把 HBM stack 放在 GPU die 旁邊，透過 silicon interposer 或等效的高密度封裝互連，形成短距離、寬介面、低功耗的資料路徑。這也是為什麼談 HBM 時一定會談 CoWoS、2.5D integration、interposer、micro-bump、package substrate 與 thermal solution。
Silicon interposer 的價值在於它能提供一般 PCB 很難做到的細密線路與高 I/O density。GPU 與 HBM 之間不需要跨越長距離板上走線，而是在封裝內以大量 parallel lanes 連接。距離變短之後，I/O voltage 可以降低，signal integrity 比較容易管理，單位 bit 搬移能耗也下降。
但代價也很明確：HBM 系統不再只是「買 DRAM 顆粒接上去」。它變成先進封裝工程：中介層尺寸、良率、warpage、micro-bump bonding、thermal path、power delivery、test coverage、known-good-die 管理、重工限制與供應鏈產能都會影響最終產品。HBM 的競爭，因此也是封裝平台與量產能力的競爭。

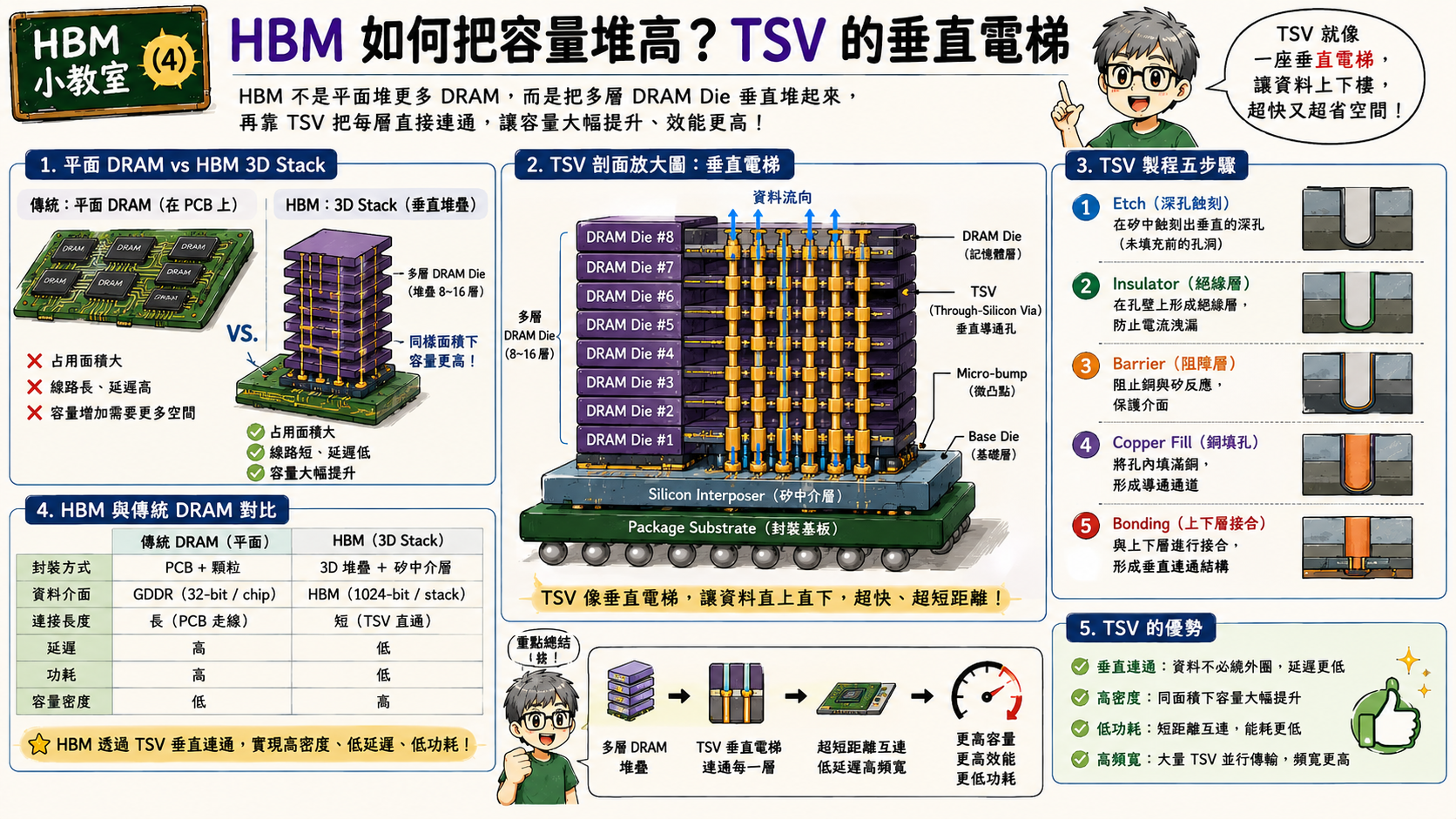

4. TSV：讓容量往上堆的垂直電梯
HBM stack 能在小面積內提供高容量，是因為它不是把 DRAM 顆粒平鋪在板子上，而是把多層 DRAM die 垂直堆疊。TSV（Through-Silicon Via）則是穿過矽晶粒的垂直導電孔，讓訊號與電源可以在上下層之間直接傳遞。圖中的「垂直電梯」比喻很貼切：資料不必繞遠路，可以穿過 stack 上下移動。
TSV 製程通常包含 via etch、insulation liner、barrier、copper fill、CMP、thinning、bonding 與後續測試等步驟。每一步都可能影響電阻、漏電、機械應力、熱可靠度與 stack yield。HBM 的難點不是單一 TSV，而是大量 TSV、micro-bump、DRAM die、base die 與封裝互連必須整體可製造、可測試、可修復。
這也引出下一篇 Base Die / Repair 的主題。HBM stack 裡的 base die 不只是墊片，它常是 PHY、command/address routing、training、test access、repair control、temperature monitoring 與 power management 的控制中心。越高層數、越高頻寬、越大容量，越需要更聰明的測試與修復策略。

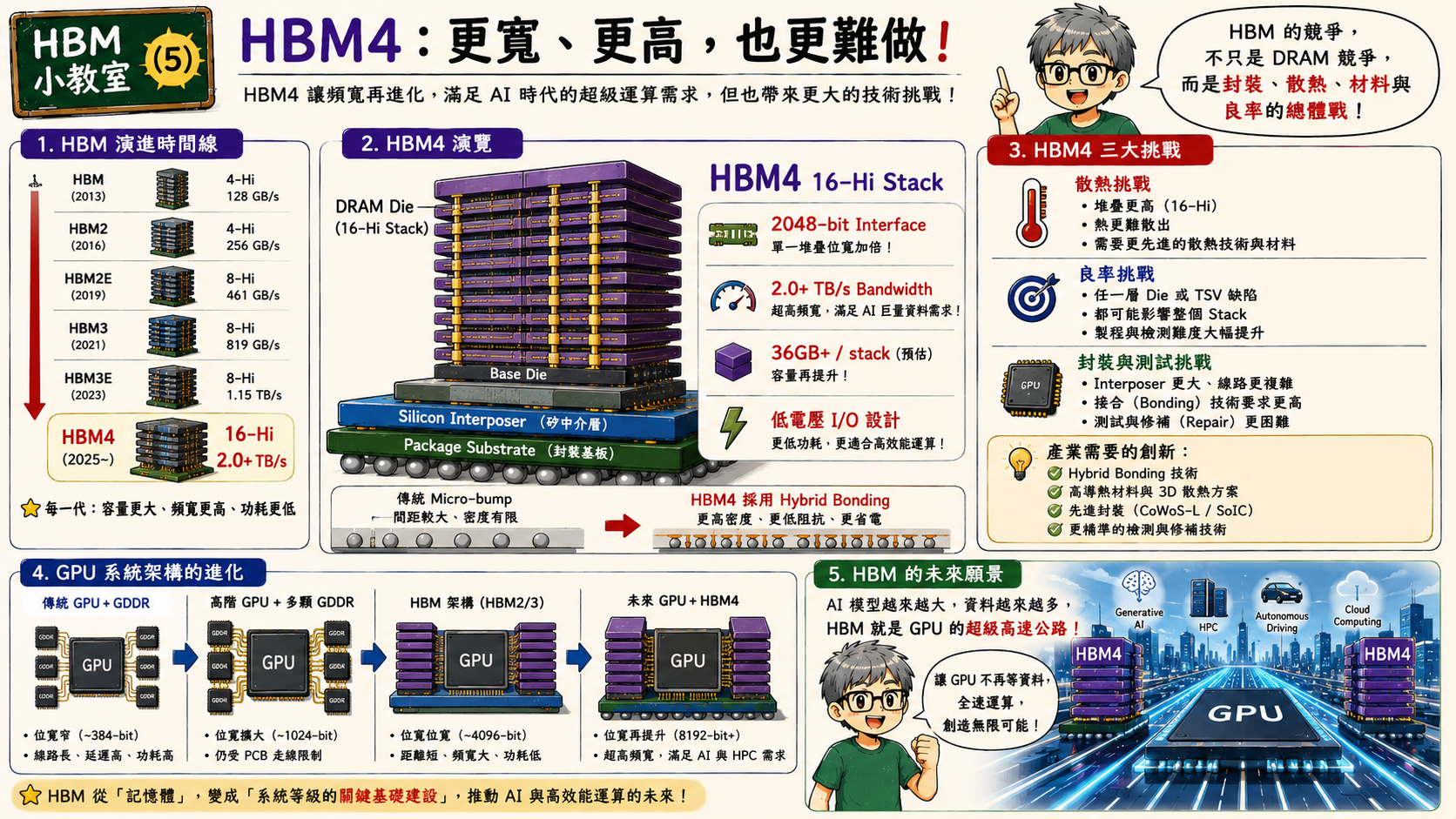

5. HBM4 更寬、更高，也更難做
HBM4 的方向很清楚：更高 per-stack bandwidth、更高容量、更寬 I/O、更高 stack、更低功耗與更好的 AI/HPC 系統效率。公開產業資料已經指向 2048-bit 等級的更寬介面、2 TB/s 以上等級的單 stack 頻寬目標，以及更高堆疊與更複雜的封裝需求。這代表 HBM4 不只是 DRAM cell scaling，而是整個封裝、材料、散熱、測試與良率平台的升級。
HBM4 的技術挑戰可以分成三層。第一層是熱：stack 變高、頻寬變大、功率密度上升，熱必須從 DRAM stack、base die、interposer、substrate 與散熱器一路被帶走。第二層是良率：只要任一 die、TSV、micro-bump 或封裝互連出問題，都可能影響整個昂貴 package。第三層是整合：GPU、HBM、interposer、substrate、power delivery、test flow 與供應鏈產能必須一起設計。
因此 HBM 的本質已經從「高階記憶體」變成「系統級關鍵基礎建設」。AI GPU 的規格表上看到的是 TB/s 與 GB，但背後真正競爭的是先進封裝密度、thermal solution、known-good stack、repair architecture、量產良率與供應鏈協同能力。這也是為什麼 HBM 會牽動 GPU、DRAM、foundry、OSAT、substrate、設備與材料廠的整條產業鏈。
一句話總結
HBM 的核心不是單純把記憶體變快，而是把資料通道變寬、變短、變靠近 GPU，讓龐大的 AI 運算陣列不再餓肚子。
如果只看 DRAM 速度，會低估 HBM 的價值。真正的價值在於封裝內超寬介面、TSV 垂直堆疊、短距離低功耗互連，以及能支撐 AI/HPC workload 的系統級整合能力。下一篇可以接著看 HBM stack 裡的控制與修復：HBM 小教室第二部分：Base Die 與 Repair 演進。
References
- Micron HBM3E Product Page - HBM3E 容量、頻寬與 AI accelerator 應用的官方產品資料。
- JEDEC Publishes HBM3 Update to High Bandwidth Memory Standard - JEDEC HBM3 標準發布新聞稿，說明 HBM3 的頻寬、通道與 stack 能力。
- JEDEC Memory Standards Focus Page - JEDEC 記憶體標準入口，用於追蹤 HBM/HBM3/HBM4 等標準族。
- TSMC 3DFabric / Advanced Packaging - CoWoS、SoIC 與先進封裝整合背景。
- Micron HBM4 Shipment Announcement - HBM4 2048-bit 介面與 2 TB/s 以上等級頻寬的產業資料。
