先看懂 Base Die：HBM 底部的控制室
HBM 不是把很多 DRAM 疊起來就結束。真正讓整疊記憶體能被使用、測試、監控與修復的關鍵，常常在最底下那顆 Base Die。
這篇會先用傳統 DRAM repair 當對照，再看 HBM 變成 3D stack 後，問題為什麼變難：壞的可能不是單一記憶體 cell，也可能是 TSV、micro-bump、lane 或封裝後才出現的連接問題。
先記住一句話：HBM repair 不只是修記憶體陣列，而是在保護整個 GPU + HBM + interposer AI package 的良率與成本。
上一篇 HBM 小教室談的是「為什麼 GPU 需要高頻寬記憶體」。這一篇把鏡頭往 HBM stack 裡面拉：多層 DRAM die 只是儲存資料的樓層，真正把整個 stack 連到 GPU、管理測試、修復、訓練與監控的控制中心，是位在最底部的 Base Die。
傳統 DRAM repair 多半是單顆 die 內部的 row/column redundancy 問題；HBM repair 則進入 3D stack 系統問題。除了 memory cell、row、column，還要面對 TSV open/short、micro-bump bonding defect、PHY lane margin、die-to-die interconnect、package 後不可重工等問題。這也是為什麼 HBM repair 不只是提升 DRAM yield，而是在保護整個 GPU + HBM + interposer AI package 的價值。

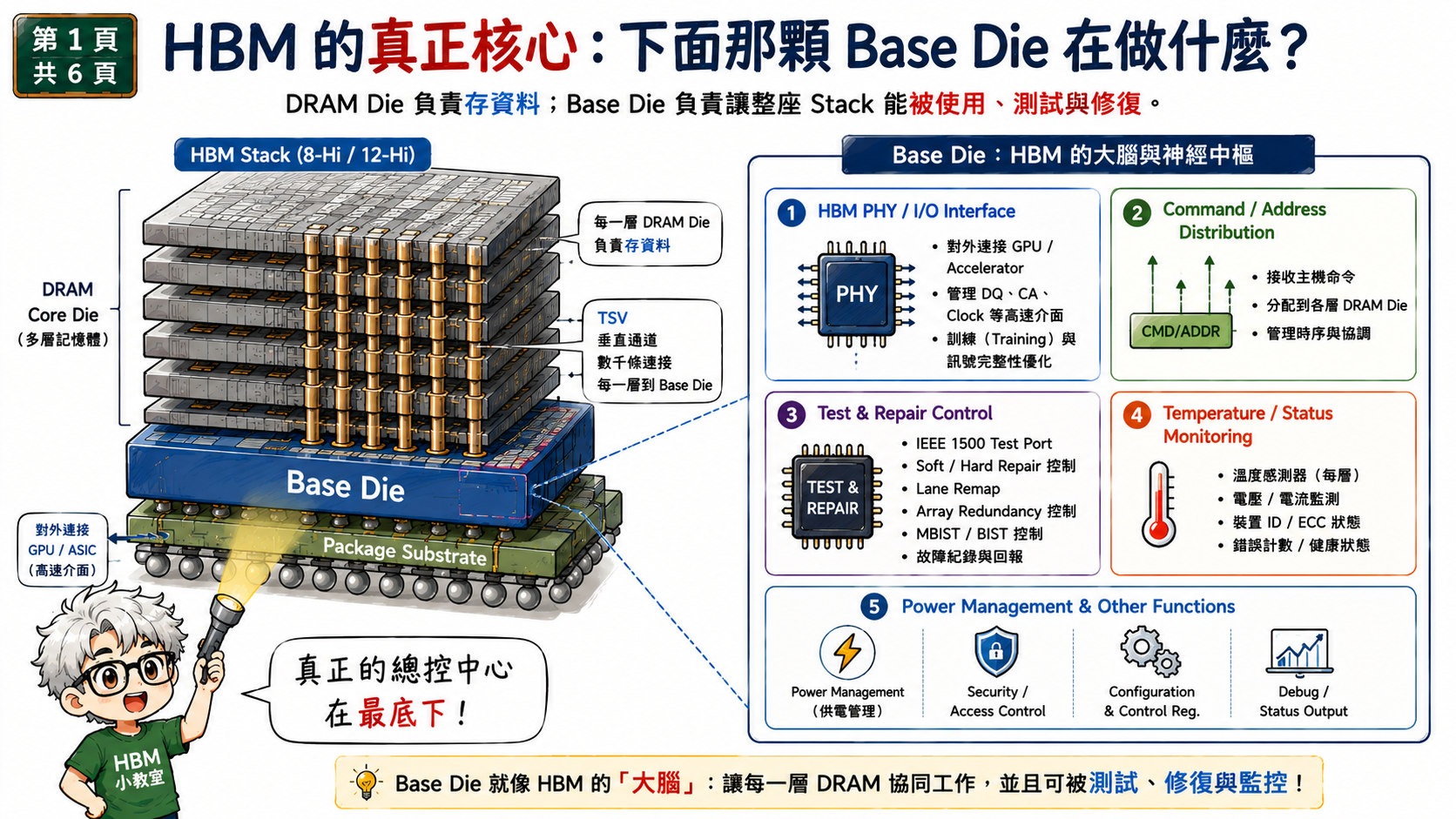

1. Base Die 是 HBM 的大腦與神經系統
HBM stack 上方是多層 DRAM core die，負責儲存資料；底部的 Base Die 則負責把這些 DRAM die 組織成一個可被 GPU 使用的高頻寬記憶體。它對外連接 GPU/ASIC，對內連接每一層 DRAM die 與 TSV 通道，同時提供 PHY、command/address distribution、test access、repair control、temperature monitoring、status reporting 與 power/configuration 管理。
Base Die 的第一個角色是高速 I/O 與 PHY。它要處理 DQ、CA、clock、training、calibration 與 signal integrity，讓外部 GPU/accelerator 能穩定讀寫 HBM。第二個角色是 command/address distribution：主機送來的命令要被正確分配到不同 channel、pseudo-channel、bank 與 DRAM die，否則再高的頻寬都無法有效使用。
第三個角色是 test and repair control。Base Die 通常會成為 IEEE 1500 test access、BIST/MBIST、lane remap、array redundancy、fail log 與 repair fuse 控制的自然入口。第四個角色是 telemetry：溫度、電壓、電流、ECC status、error count、health status、device ID 與 debug/status register 都需要被管理。換句話說，Base Die 不是被動墊片，而是 HBM stack 的控制層。

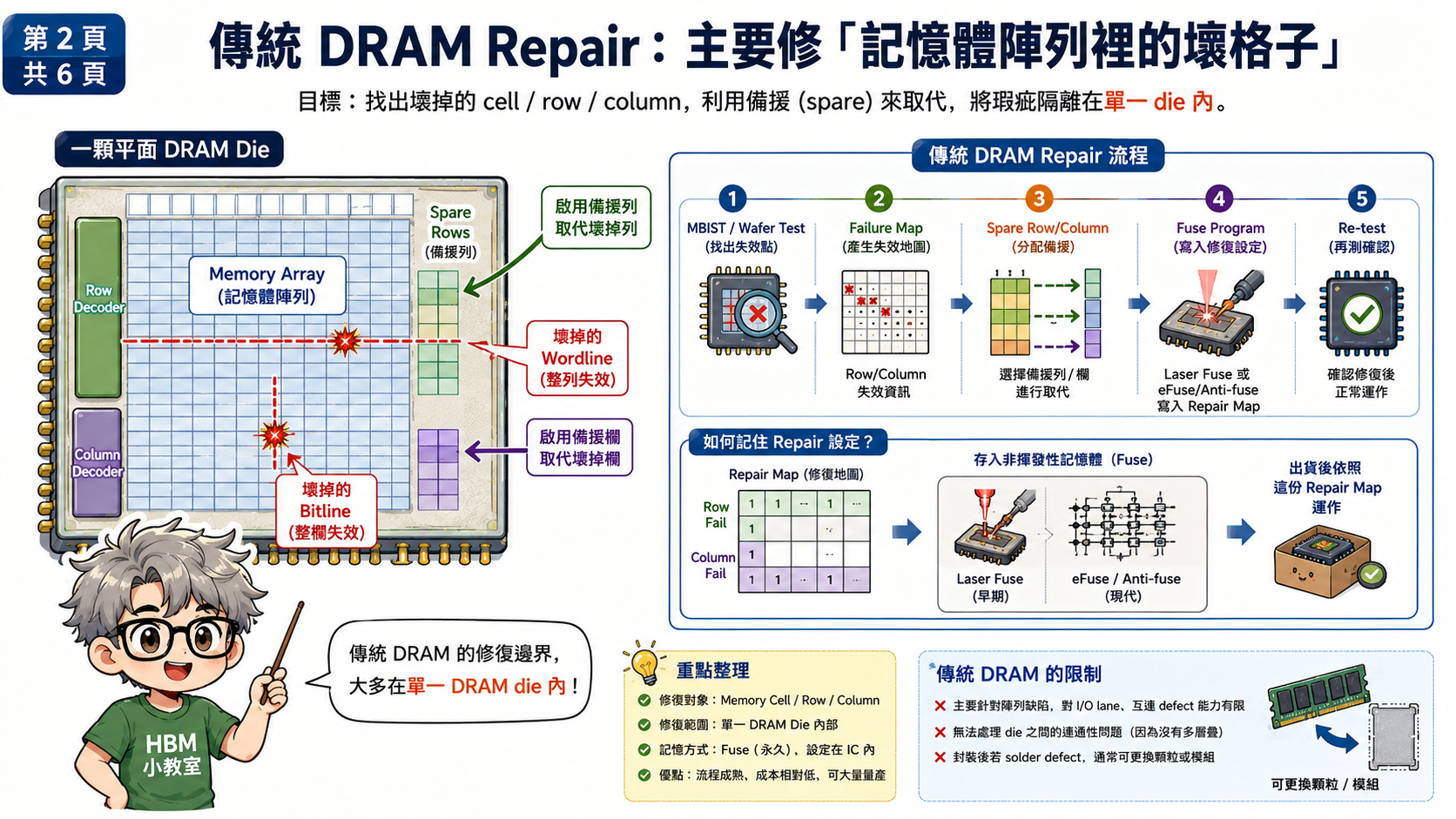

2. 傳統 DRAM Repair：修的是單一 die 內的壞 cell、row、column
傳統 DRAM repair 的核心目標，是在單一 planar DRAM die 內找出壞掉的 memory cell、row 或 column，再用 spare row/column 取代。這個流程非常成熟：wafer test 或 MBIST 找出 fail map，repair algorithm 選擇 spare resource，接著用 laser fuse、eFuse 或 anti-fuse 寫入 repair map，最後重新測試確認功能正常。
這種 repair 的優點是成熟、成本相對可控，而且適合高產量 DRAM 生產。它把缺陷侷限在單一 memory array 內，透過 spare resource 與 non-volatile repair map 讓出貨後的 DRAM 每次上電都依照同一組修復設定運作。
但這個模型也有明確限制。它主要處理 array defect，對 I/O lane、die-to-die connection、TSV、micro-bump 或 package 後的連接問題幫助有限。一般 DRAM 模組如果封裝或焊接有問題，某些情況下還能更換顆粒或模組；HBM 進入 3D stack 與 SiP/2.5D/3D package 後，失效邊界不再是單顆 DRAM die。

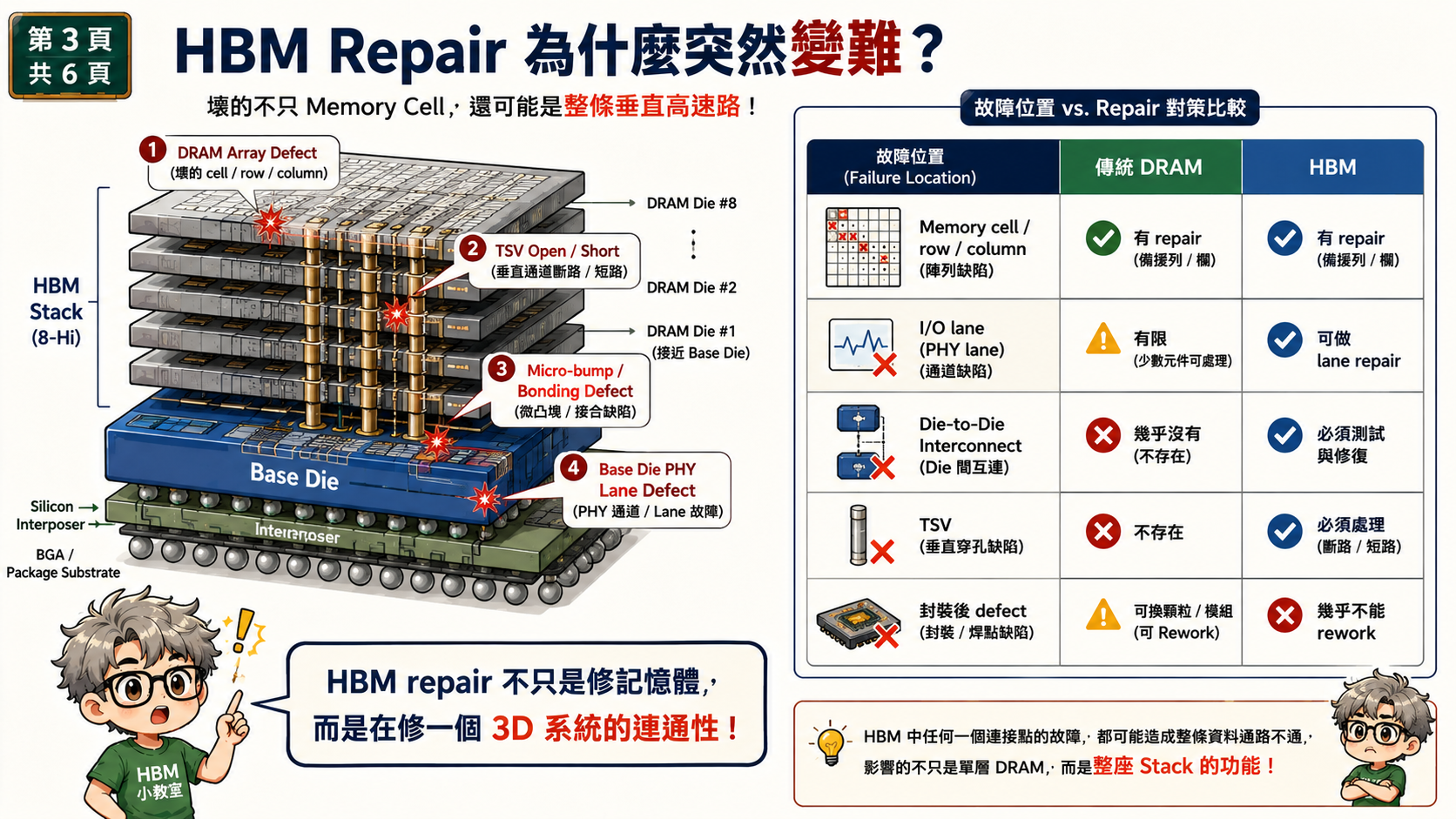

3. HBM Repair 為什麼突然變難？
HBM repair 變難，是因為失效位置從「記憶體陣列裡的 cell」擴展到「整條垂直高速資料路徑」。一個 HBM stack 裡可能有 DRAM array defect、TSV open/short、micro-bump 或 bonding defect、Base Die PHY lane defect、interposer 或 package-level defect。任何一個連接點出問題，都可能讓資料路徑中斷，影響的不是單一 cell，而是整個 stack 的可用性。
傳統 DRAM 幾乎沒有 TSV 這種垂直連接，也沒有多層 die-to-die interconnect 的問題；HBM 卻必須把每層 DRAM die、Base Die、TSV、micro-bump 與外部 PHY lane 全部納入測試與修復策略。這讓 failure diagnosis 更難：同樣是讀寫錯誤，根因可能是 DRAM cell、垂直 via、lane timing、bonding margin、power noise 或 thermal stress。
因此 HBM repair 需要更細緻的 failure classification。Array defect 可用 spare row/column；lane defect 可能需要 lane remap 或 spare lane；TSV/link defect 可能需要 link-level remap 或避開壞路徑；post-package defect 則因為 rework 幾乎不可行，更需要在封裝前、中、後都建立測試與修復能力。

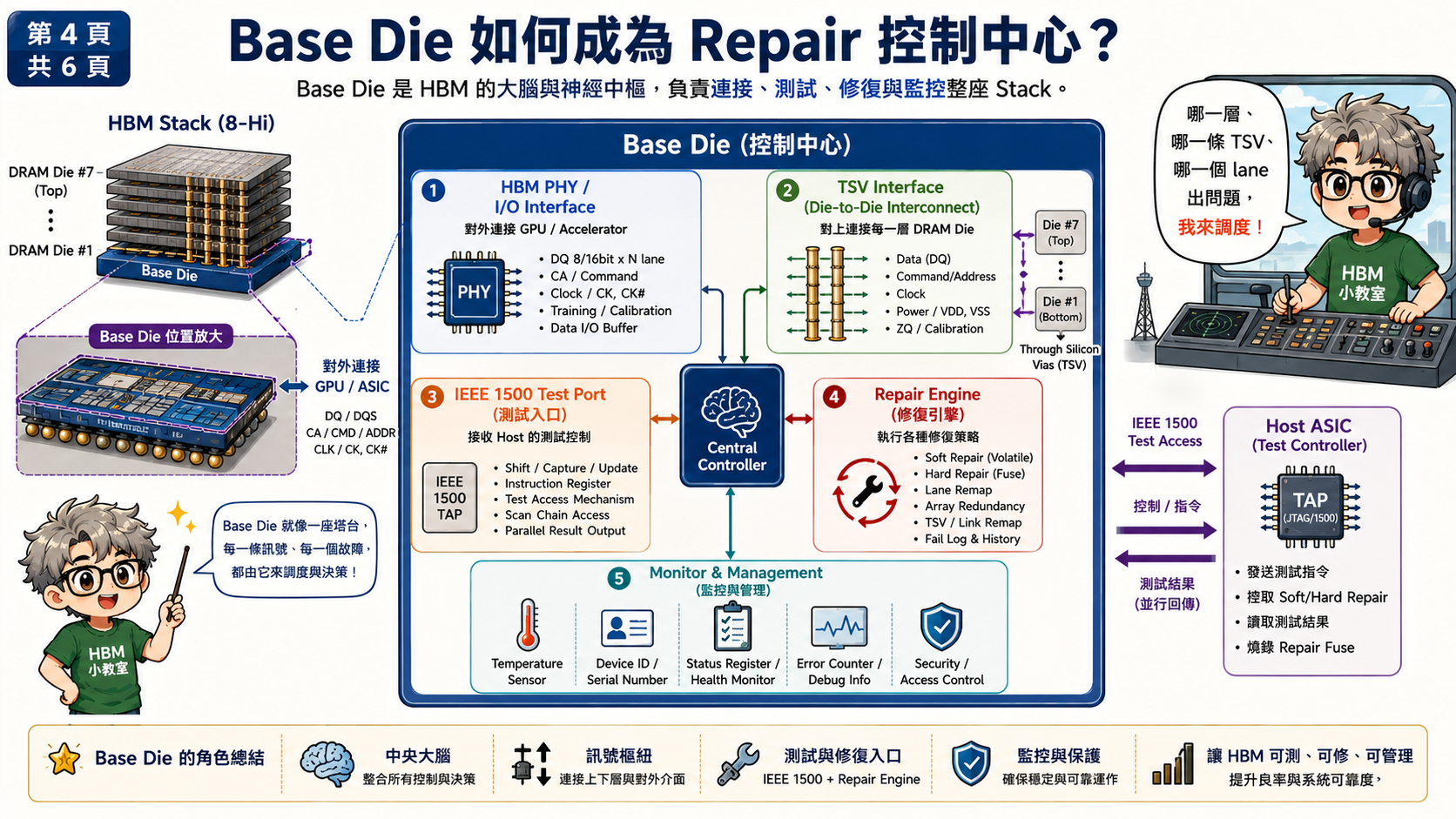

4. Base Die 如何成為 Repair Control Center？
Base Die 位在 stack 底部，天然就是 repair control center。它向下接 package/interposer/GPU，向上接每一層 DRAM die 與 TSV 通道；它知道哪些 lane、TSV、die、channel、temperature sensor、status register 與 fail log 出問題，也能透過 test access port 接受外部 tester 或 host ASIC 的控制。
在這個架構裡，HBM PHY/I/O interface 處理外部高速連接；TSV interface 連接上方 DRAM die；IEEE 1500 test port 提供標準化 test access；repair engine 執行 array redundancy、lane remap、TSV/link remap、soft repair、hard repair 與 fail log 管理；monitor block 則收集 temperature、device ID、status register、error counter、health monitor、security/access control 等資訊。
Base Die 的價值不只是「執行 repair」，而是讓 repair 有可觀測性與可追溯性。沒有 fail log 和 status register，工程師很難知道哪一層、哪條 TSV、哪個 lane 需要被避開。沒有 test access 與 repair engine，找到問題也無法有效修復。沒有 temperature 與 health monitoring，出貨後的可靠度風險也難以被管理。

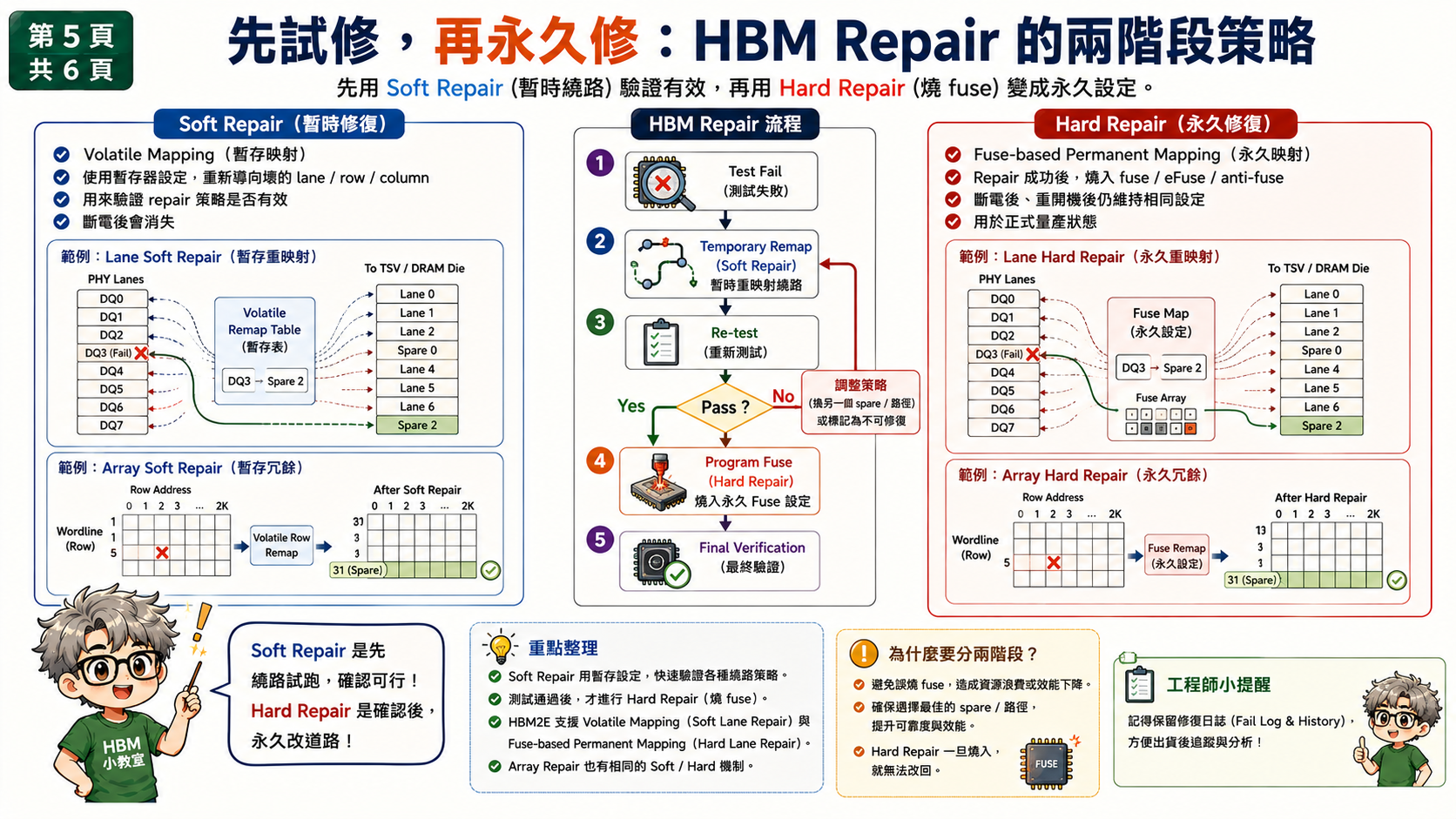

5. 先 Soft Repair，再 Hard Repair：兩階段策略
HBM repair 常需要兩階段策略。第一階段是 Soft Repair：用 volatile mapping、register 或暫時設定，把可疑的 lane、row、column、TSV path 或 spare resource 先重新導向，然後重新測試。Soft Repair 的價值是彈性，工程師可以快速試不同 repair policy，確認 margin、良率與穩定性，再決定是否寫入永久設定。
第二階段是 Hard Repair：當 temporary remap 通過測試後，用 fuse、eFuse 或 anti-fuse 寫入 permanent repair map。這樣 stack 在每次 power cycle 後都能恢復已驗證的修復狀態，符合量產出貨需求。Hard Repair 的代價是一次性，一旦燒錄就很難回頭，因此前面的 Soft Repair 與多情境 re-test 非常重要。
好的 repair flow 通常是 test fail -> 建立 fail map -> temporary remap -> re-test -> 比較策略 -> program fuse -> final verification。對 HBM 來說，這個流程不只是把容量救回來，也是在避免浪費昂貴的 HBM stack、silicon interposer 與 GPU package。每一次 fuse programming 都應該有 traceable repair log，方便後續良率分析與客訴追蹤。

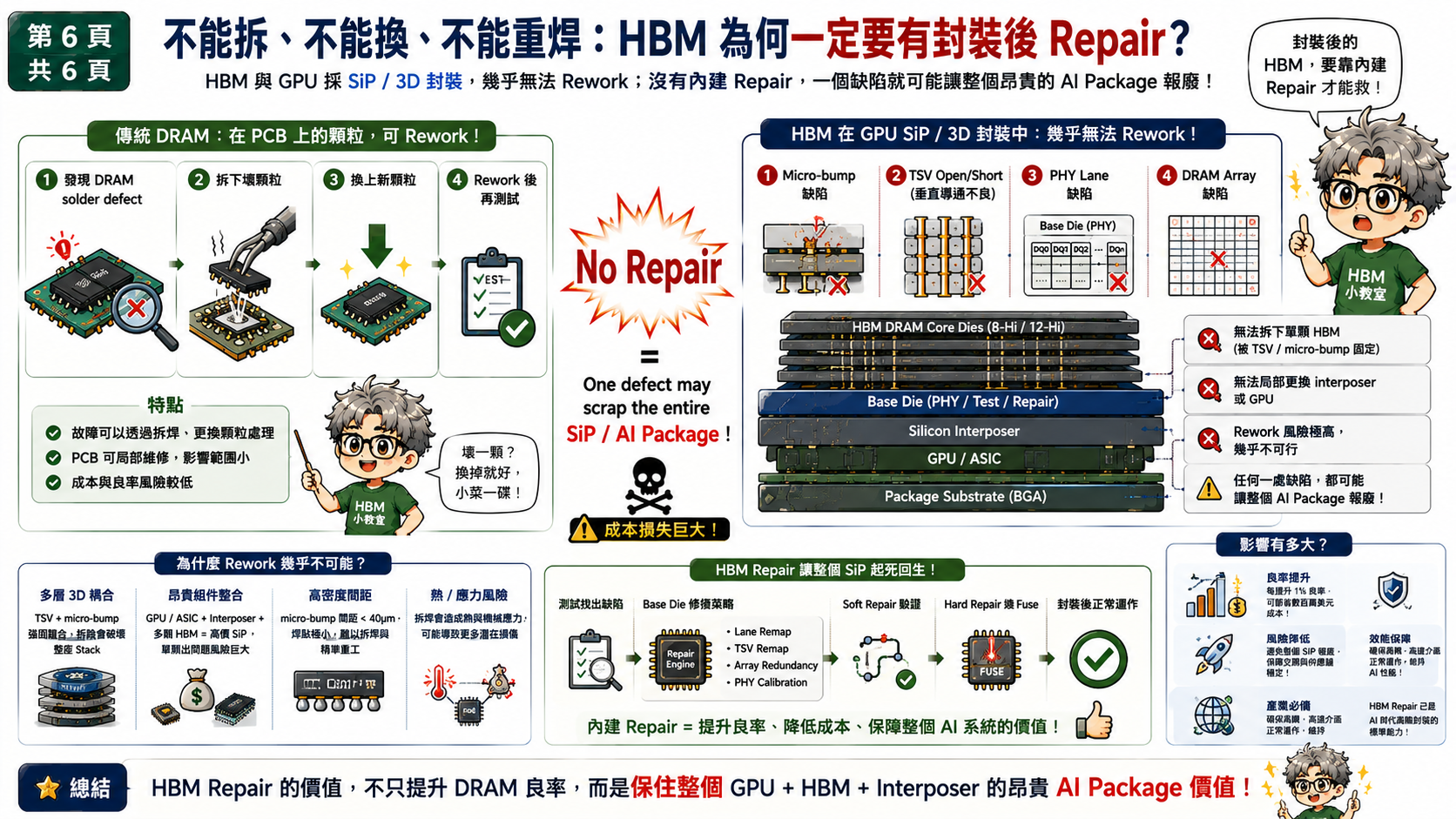

6. 為什麼 HBM 需要 Post-Packaging Repair？
傳統 DRAM 在 PCB 上若有焊接或顆粒問題，某些情境還能拆換、重焊或替換模組。HBM 與 GPU 採用 SiP、2.5D 或 3D advanced packaging 後，情況完全不同：HBM stack、GPU/ASIC、silicon interposer、micro-bump、package substrate 被高度整合，rework 風險極高，甚至實務上不可行。
封裝後可能出現的問題包括 micro-bump defect、TSV open/short、PHY lane defect、DRAM array defect、interposer/package interaction、熱或機械應力造成的邊際失效。若沒有內建 repair，一個局部 defect 可能讓整個昂貴 AI package 報廢。這就是為什麼 post-packaging repair 會直接影響 effective yield、scrap cost、可靠度與產品競爭力。
更重要的是，HBM repair 的價值不是只多救回幾個 DRAM bit。對 AI accelerator 來說，package 裡包含 GPU/ASIC、HBM stacks、interposer、substrate、assembly 與大量測試成本。Repair 每提升一點可用率，可能都會放大成整機成本與供貨能力的改善。Base Die 的 repair engine 因此是 HBM 量產與可靠度的基礎設計，而不是附加功能。
一句話總結
HBM repair 不是只修一顆 DRAM 的壞 row，而是保護整個 3D stack 的資料通路、良率與 AI package 價值。
Base Die 是這件事的關鍵控制點：它讓 HBM stack 可連接、可測試、可修復、可監控，也讓 Soft Repair、Hard Repair、lane remap、array redundancy 與 post-packaging recovery 變成可管理的工程流程。延伸閱讀：HBM 小教室：GPU 為什麼需要高頻寬記憶體？。
References
- Micron HBM2E Memory White Paper - HBM2E 架構、stack、channel、repair、soft lane repair 與 hard lane repair 的官方白皮書。
- IEEE 1500-2025 Standard Page - Embedded core test access 與測試封裝架構的標準背景。
- SemiEngineering: HBM Shifts Testing Left To Preserve AI Chip Yield - HBM 測試、良率、封裝與 AI package 成本壓力的產業分析。
- SK hynix Hot Chips Tutorial: High Bandwidth Memory - HBM stack、base die、TSV、interposer 與系統架構的技術背景。
- Micron HBM3E Product Page - HBM3E 容量、頻寬與 AI accelerator 應用的官方產品資料。
