先把 AES 想成一套固定的加密工法
這篇先不急著背 SubBytes、ShiftRows 或 MixColumns。你可以先把 AES 想成一間規矩很嚴的加密工廠：資料進來後，會被切成固定大小的區塊，照著一輪一輪的工序處理，最後變成外人看不懂的密文。
每張漫畫都在回答一個很實際的問題：資料為什麼要被打散、混合、加上金鑰？為什麼同一套流程能讓加密結果很難被猜出？看懂這條工序，再回頭看演算法名詞會輕鬆很多。
讀的時候先抓住三件事：AES 保護大量資料，金鑰決定誰能解開，PQC 改變的是公開金鑰世界，不是把 AES 這種對稱式加密整個換掉。
資料寫進 SSD 或穿過 VPN 時，即使有人取得其中的位元，也不應直接讀出內容。AES 是處理這類資料機密性的對稱式加密演算法。手機、瀏覽器與 Wi-Fi 等系統，也可能在不同層級使用 AES 或以 AES 為基礎的模式。至於資料由誰發布、有沒有被改動，還需要相應的認證與信任檢查。
AES 是區塊密碼（block cipher），每次處理 128-bit 資料，也就是 16 bytes。它把資料排成 4x4 狀態矩陣（state），逐輪替換、移位、混合，再和輪金鑰做 XOR。明文（plaintext）因而轉成密文（ciphertext）。下面先跟著這些 byte 看每一步做了什麼，再操作文末模型核對結果。想看 RTL 與硬體架構細節，可接著閱讀 AES-128 RTL 初學者圖解。

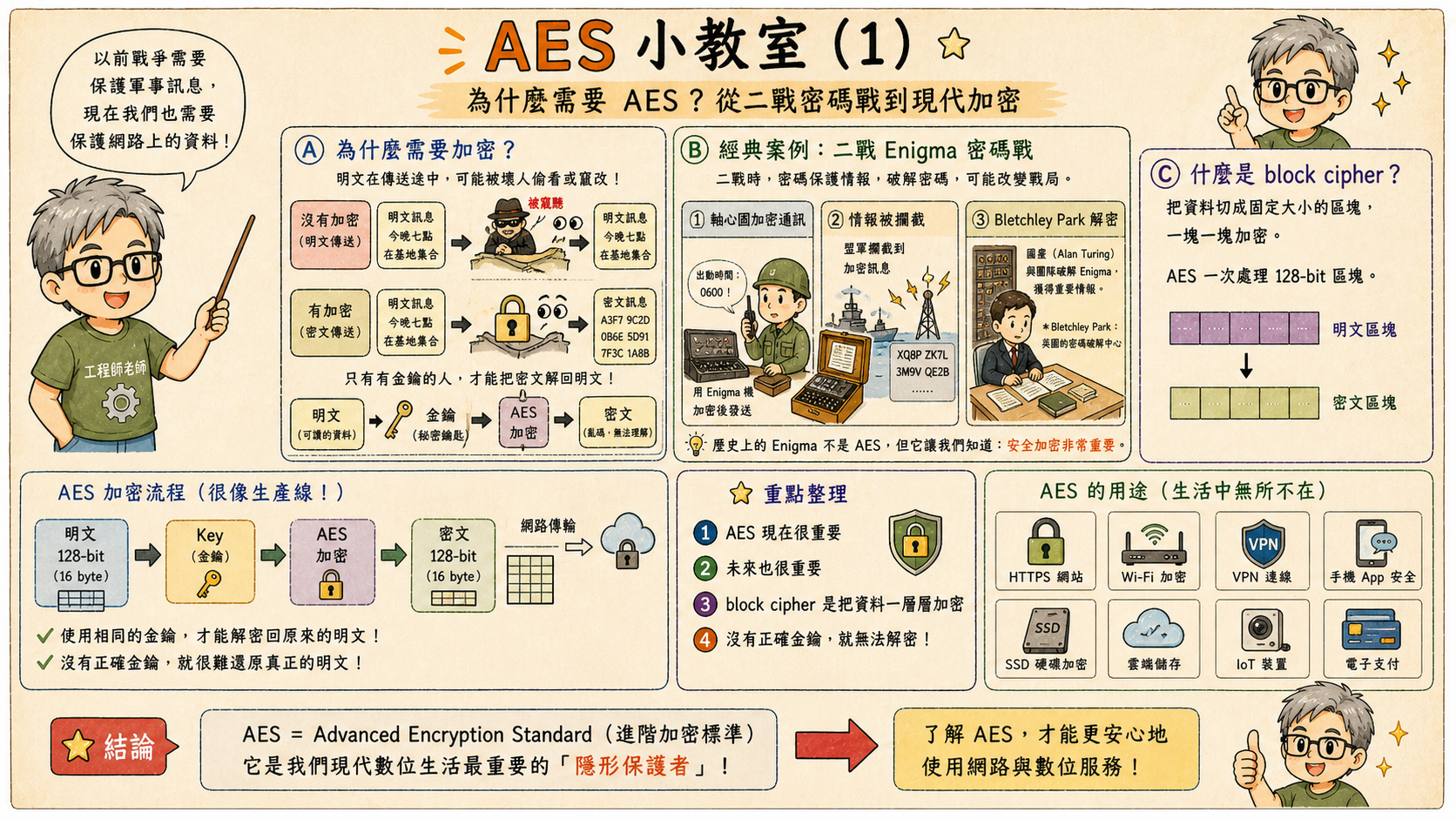

1. 為什麼需要 AES？
加密要解決的第一個問題很直覺：如果資料以 plaintext 形式傳輸或儲存，攻擊者只要攔截或讀取到資料，就能直接理解內容；如果加密太弱，攻擊者可能用分析、暴力嘗試或已知弱點把它打開。好的加密則讓資料即使被攔截，也呈現為沒有正確 key 就無法有效理解的 ciphertext。
AES 是現代對稱式加密的代表。所謂對稱式，是指加密與解密使用同一把 secret key，或至少使用由同一把 secret key 派生出的 key material。這和 RSA、ECC、PQC 這類 public-key cryptography 的使用情境不同：public-key 常用於 key exchange、authentication、digital signature；AES 則非常適合大量資料的高速加密。
AES 是 block cipher，標準 block size 是 128-bit，也就是 16 bytes。AES-128、AES-192、AES-256 的差異在 key length，不在 block size。AES-256 使用 256-bit key，每次仍處理 128-bit block，沒有把區塊加長成 256 bits。
圖中提到 Enigma，是為了說明加密在歷史上的重要性，而不是說 Enigma 和 AES 的設計相同。Enigma 是機械式密碼機，AES 則是公開、標準化、可分析、可驗證、可高效實作的現代 block cipher。
AES 的狀態、輪次與金鑰排程都有明確規則，也有公開 test vector 可供核對。硬體工程師可以據此安排資料路徑、控制與驗證。不過，符合一組 test vector 只證明該組運算相符；formal check、side-channel hardening 與 FIPS 驗證各有額外要求，不能由加密結果正確直接推得。

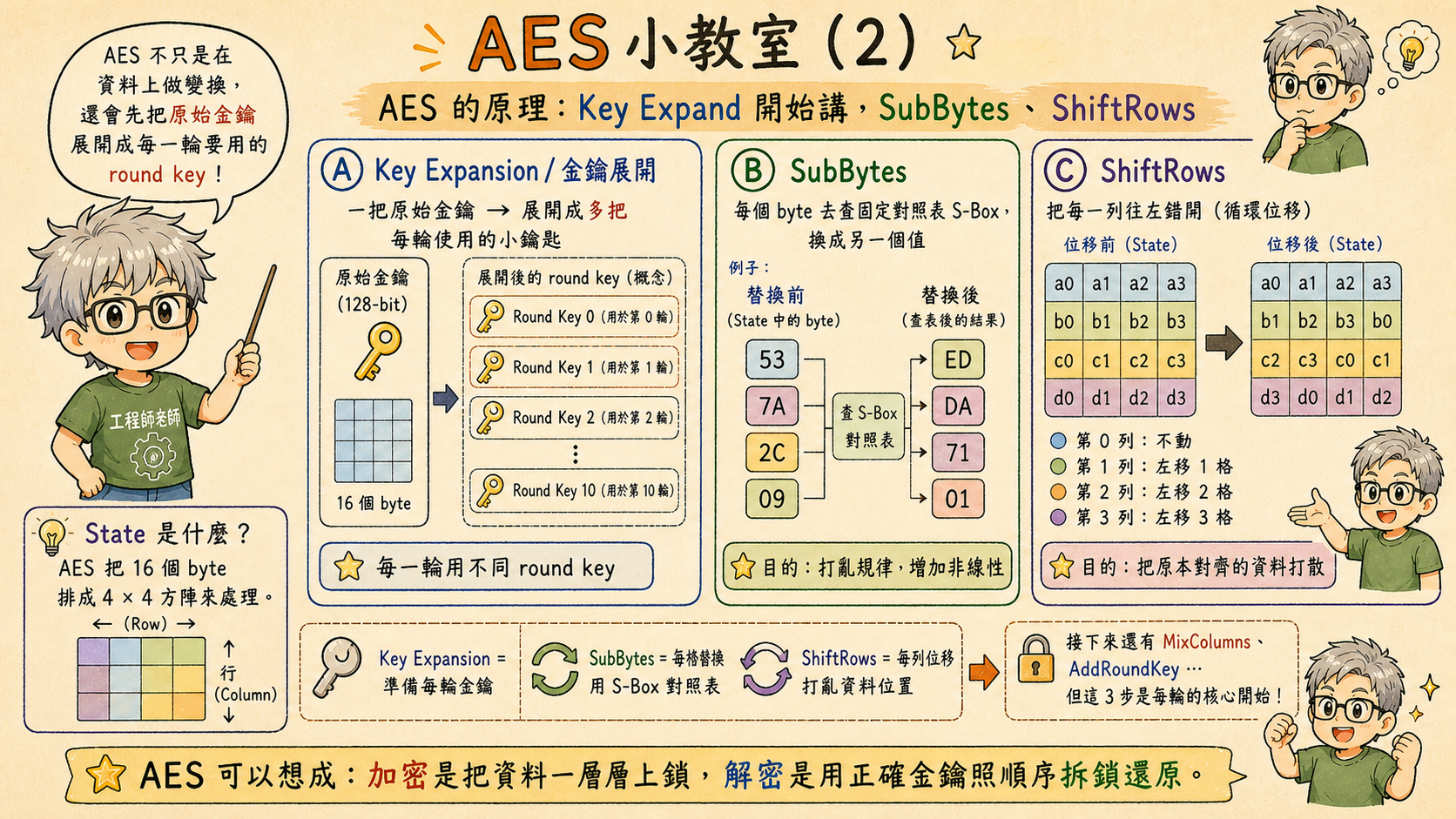

2. AES 如何運作：Key Expansion、SubBytes、ShiftRows
AES 先把 128-bit block 排成 16 bytes 的 state，通常以 4x4 matrix 來理解。初學者最容易在 row/column、byte order、state mapping 上出錯，所以在記公式之前，先把 state 當成真正的資料結構看懂。
Key Expansion 會把原始 key 展開成每個 round 需要的 round key。以 AES-128 為例，會有初始 AddRoundKey，加上 10 個 round 所需的 key material。硬體實作時，可以一次預先展開 round keys，也可以 on-the-fly 產生；前者可能節省 latency，後者可能節省面積，取捨取決於吞吐量、功耗與控制流程。
SubBytes 是 byte-level substitution。每個 byte 都會經過 S-box lookup，被替換成另一個 byte。它是 AES 的主要非線性來源，負責讓輸入與輸出之間不是簡單線性關係。
ShiftRows 則是把 state 的每一列依不同 offset 往左移。它本身不改變 byte value，而是改變 byte 的位置，讓後面的 MixColumns 能把資料跨欄擴散。可以把 SubBytes 想成「改值」，ShiftRows 想成「換位置」。
映射到 RTL 時，這些步驟通常會分成 key schedule、S-box、state register、row shifter 與控制 FSM。先決定 state layout 與 round counter，再定義資料和輪金鑰何時有效、何時被接收。這些時間關係若沒對齊，單獨正確的模組也可能組成錯誤結果。

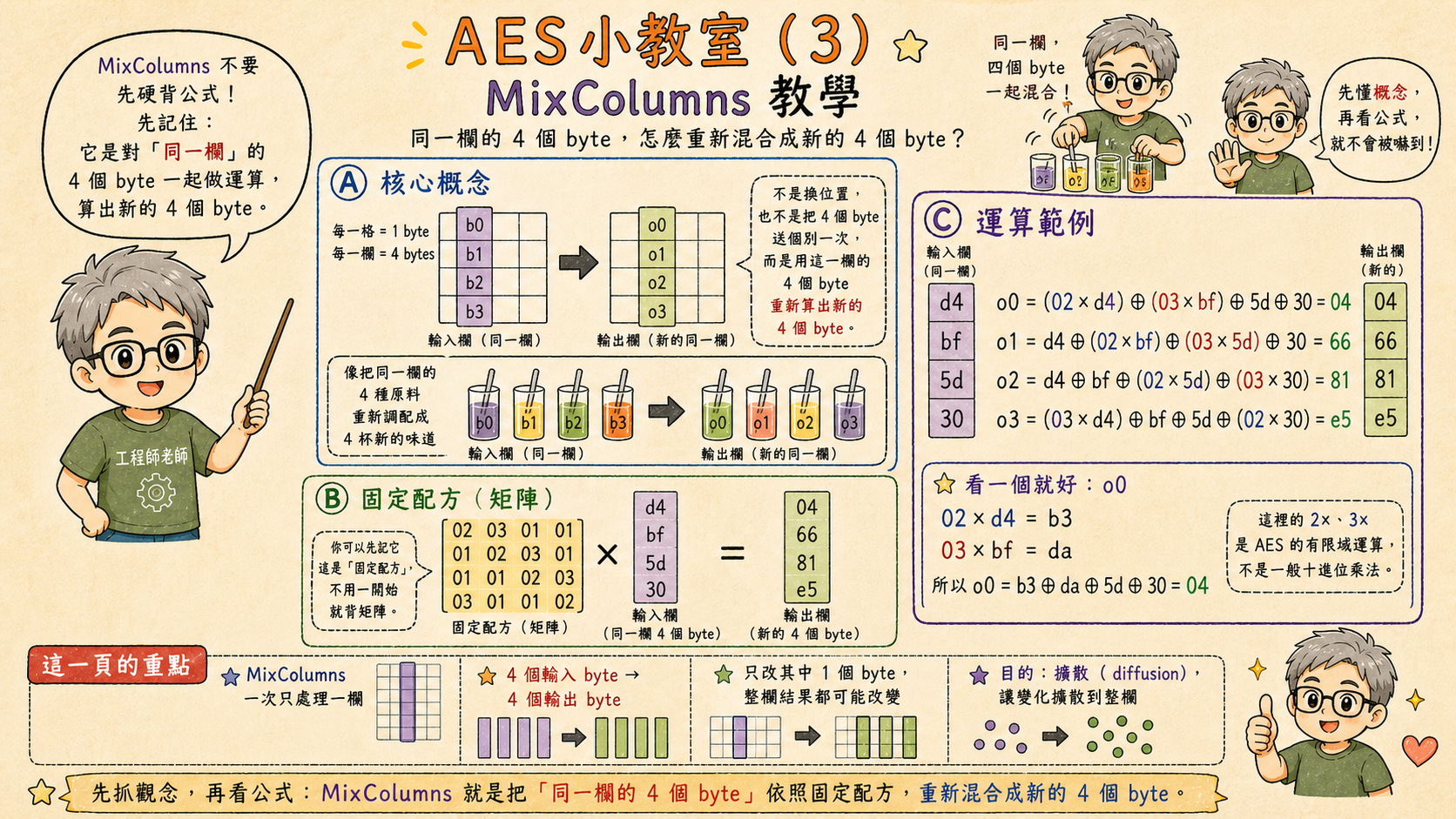

3. MixColumns：AES 最容易卡住的一步
MixColumns 常讓初學者覺得難，因為它看起來像矩陣乘法，但又不是一般整數乘法。它一次處理 state 的一個 column，也就是 4 bytes；每個 column 會乘上一個固定 4x4 matrix，輸出新的 4 bytes。
這裡的 02、03、01 表示 AES finite field GF(2^8) 裡的常數，不能當成普通十進位係數。實作上，這些乘法可以用 XOR、shift 與條件 reduction 完成，不一定需要一般乘法器。這也是 AES 能在硬體裡做得很快、很規律的原因之一。
MixColumns 的目的叫 diffusion。也就是讓一個 byte 的影響擴散到多個 byte。SubBytes 提供 nonlinearity，ShiftRows 把 byte 移到不同位置，MixColumns 再把同一欄的 4 bytes 混合。多個 round 重複後，輸入的一點改變就會擴散到整個 state。
讀 MixColumns 的公式時，先固定一欄，追蹤四個輸入 byte 如何參與每個輸出。每欄使用同一個矩陣。接著查看 02 × d4、03 × bf 這類 finite-field 運算，分清楚有限體乘法與普通整數乘法。文末的逐步模型可讓你停在 MixColumns 前後，比較同一欄的實際值。

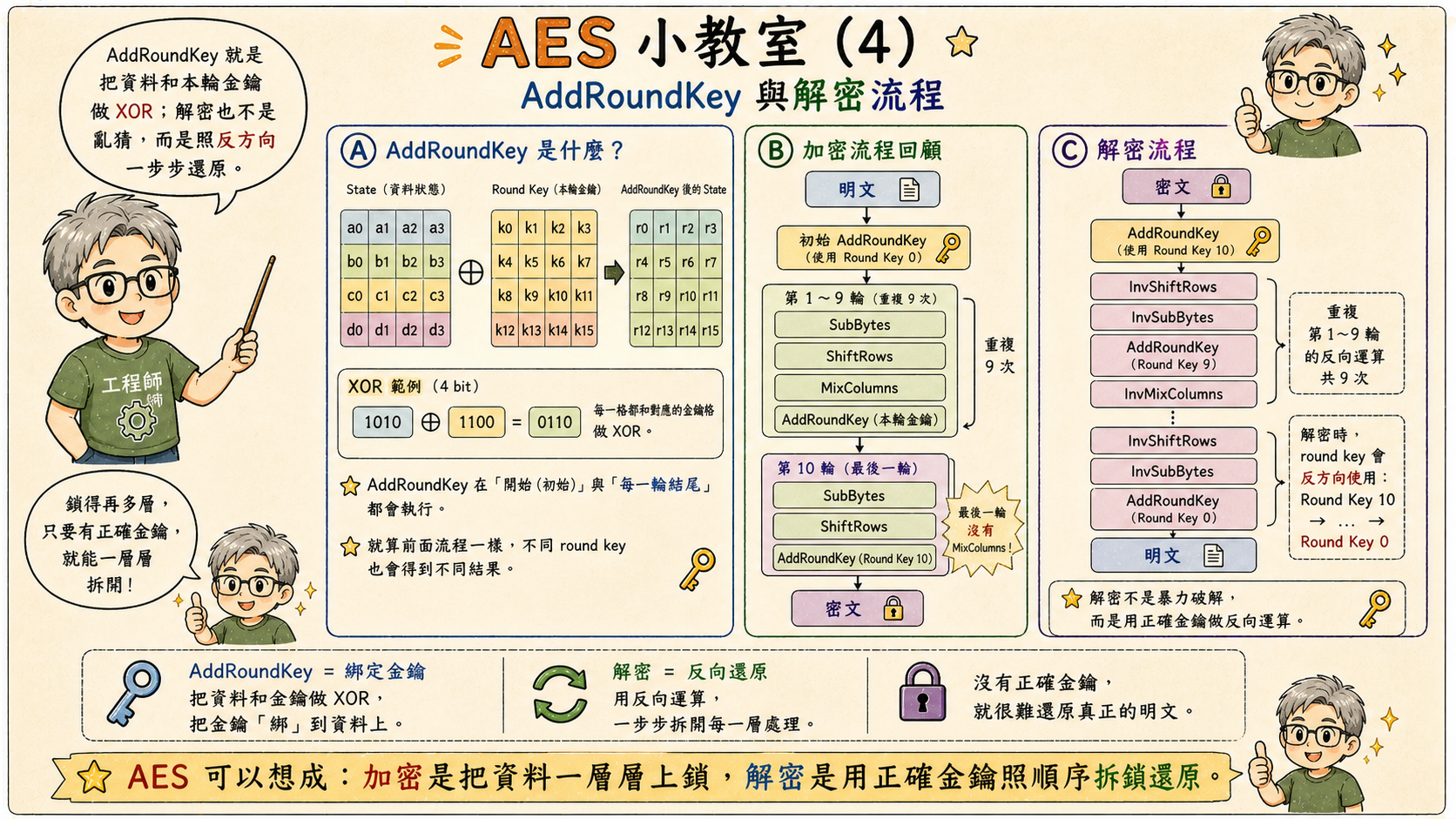

4. AddRoundKey 與 AES round 結構
AddRoundKey 是把 state 和 round key 做 XOR。看起來它是最簡單的一步，但它是把 secret key material 注入 state 的關鍵。沒有 AddRoundKey，前面的替換、移位、混合就只是公開的資料變換；有了 round key，整個 transformation 才和 secret key 綁在一起。
AES-128 的高階流程可以簡化成：
Round 0 = AddRoundKey
Round 1~9 = SubBytes + ShiftRows + MixColumns + AddRoundKey
Round 10 = SubBytes + ShiftRows + AddRoundKeyAES 標準規定最後一輪沒有 MixColumns，圖中保留了這個安排。做 RTL 或測試向量對照時，要依照這份 round schedule；若最後一輪照搬前九輪，結果就會出錯。
解密使用對應的 inverse operations 和 round keys，按正確順序把 ciphertext 還原成 plaintext，不必逐一猜原文。AES 因而是 keyed permutation：有正確 key 與正確流程時可逆；沒有 key 時，攻擊者應難以有效還原內容。
硬體設計上，AddRoundKey 通常 gate cost 不高，因為主要是 XOR。真正要取捨的是 round key 什麼時候可用、state register 放在哪裡、S-box 如何實作、MixColumns 是否 combinational、以及整個 core 是 iterative、unrolled 還是 pipelined。

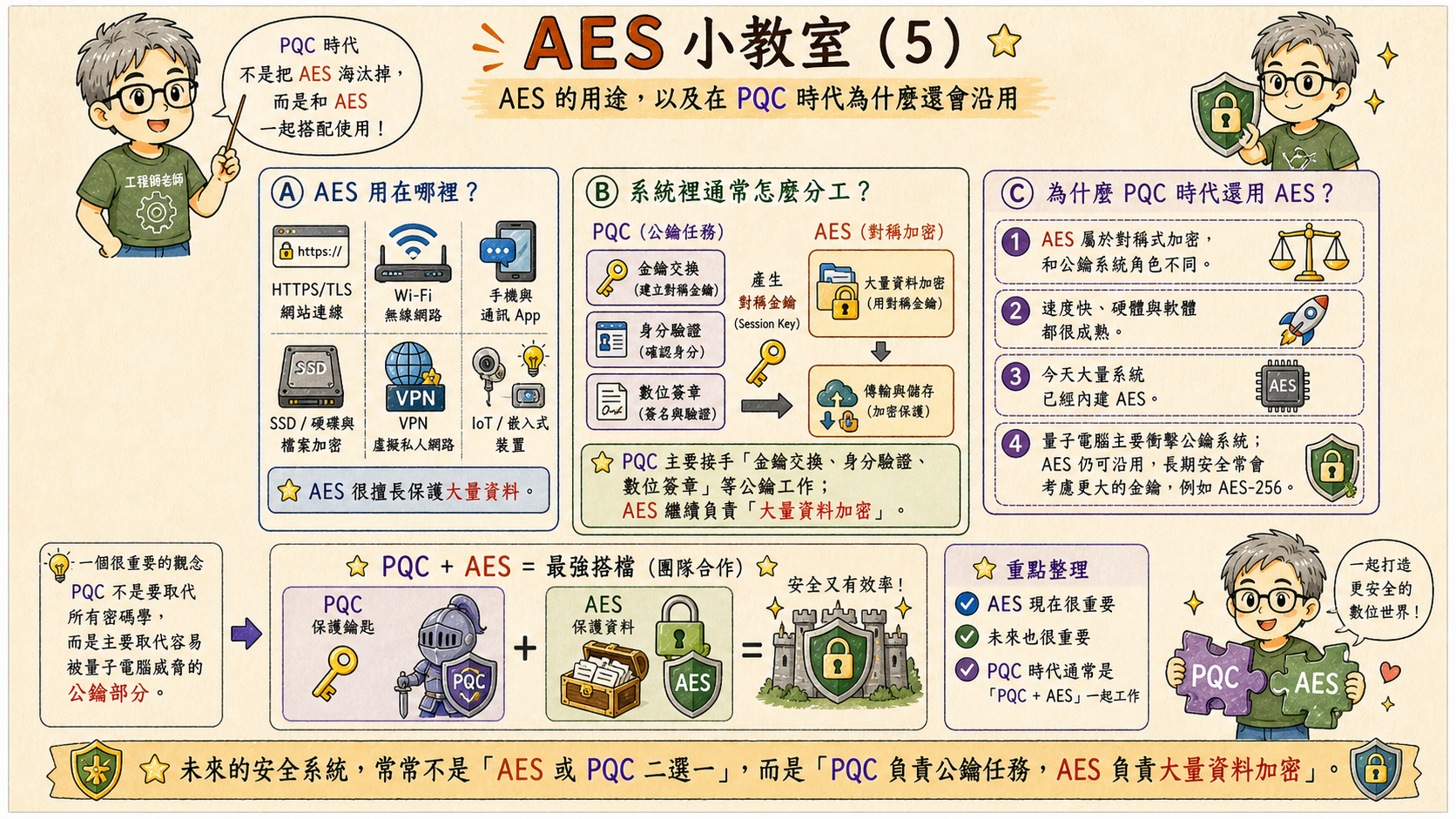

5. PQC 時代，AES 還重要嗎？
PQC 主要處理公開金鑰密碼面對的量子威脅，例如金鑰封裝、金鑰建立與數位簽章。AES 則是對稱式加密，負責大量資料的機密性。兩者處理的工作不同，因此導入 PQC 的系統仍可能使用 AES 加密內容。
實際系統裡，常見分工是：public-key 或 PQC 機制用來建立 session key、驗證身份、保護金鑰交換；AES 則用 session key 高速加密大量資料。TLS、VPN、儲存加密、韌體保護與安全通訊都常見這種分層。
量子電腦對對稱式密碼的影響，和對 RSA/ECC 這類 public-key 演算法不同。一般會用更保守的 key length，例如在高安全需求場景使用 AES-256。PQC 因而能和 AES 搭配，補上 public-key 那一側的抗量子安全，沒有取代 AES 的工作。
對 IC、firmware 與安全產品團隊來說，AES 仍然是必修基本功。它會出現在 secure boot、storage encryption、authenticated encryption mode、key wrapping、crypto accelerator、FIPS 140-3 module、測試向量與安全認證文件裡。
重點整理
AES 的標準把每一輪的資料變換定義清楚。回看這些步驟時，可以在文末模型逐項核對：
- AES 固定處理 128-bit block，也就是 16 bytes。
- 16 bytes 會排成 4x4 state。
- Key Expansion 把原始 key 展開成 round keys。
- SubBytes 提供非線性替換。
- ShiftRows 改變 byte 位置。
- MixColumns 在每一欄內做 diffusion。
- AddRoundKey 用 XOR 把 round key 注入 state。
- PQC 不會取代 AES；PQC 多半處理 public-key 任務，AES 繼續處理大量資料加密。
明天的安全系統不會在「AES 或 PQC」之間二選一，而是用 PQC 保護 key establishment 與 signature，用 AES 高效率保護大量資料。
References
- NIST FIPS 197: Advanced Encryption Standard：AES 的官方標準文件。NIST 在 2023 年更新文件格式與說明，但沒有改變 AES 演算法本身。這份文件適合用來確認 block size、key length、round transformation、S-box、MixColumns 與 test vector 等細節。
- NIST SP 800-38A: Block Cipher Modes of Operation：說明 block cipher 常見 confidentiality modes，例如 ECB、CBC、CFB、OFB、CTR。AES 本身只定義 block cipher；實際系統要安全使用 AES，通常還需要正確的 mode、IV/nonce 管理與 authentication 設計。
- NIST Post-Quantum Cryptography FIPS approval：NIST 於 2024 年核准 FIPS 203、FIPS 204、FIPS 205 的官方公告。這個 reference 可用來理解 PQC 主要影響 public-key key establishment 與 digital signature，而不是把 AES 這類對稱式加密淘汰掉。
- NIST PQC Standardization Process：NIST 對 post-quantum cryptography 標準化流程的整理頁。適合用來追蹤 PQC 標準、遷移時程與演算法定位，並對照本文所說的「PQC + AES」系統分工。
MY ACADEMY · RTL LAB
操作 AES：看每一步如何改變 state
輸入一個 128-bit 區塊與金鑰。先停在 Round 1 的 ShiftRows，對照兩側矩陣；再走到 Round 10，確認這輪沒有 MixColumns。
矩陣使用 FIPS 197 的欄優先排列。位置 [row, column] 對應輸入 byte 4×column＋row。每一步顯示運算前後的值。這是演算法微步，不宣稱每一步對應一拍 RTL。
證據範圍：瀏覽器功能教學模型。獨立比對使用瀏覽器 Web Crypto。沒有執行 RTL、綜合、形式證明或側通道測試。
獨立比對使用 Web Crypto 的 CBC 第一個區塊，IV=0，所以 C0=AES_K(P0 XOR 0)=AES_K(P0)。只取輸出的前 16 bytes；額外 padding 區塊不影響第一塊。這是在比對單區塊 AES，不是在此教學台實作訊息模式。
運算前
運算後
查看區塊、排程與輪金鑰
輸出握手：valid／ready
走到 OUTPUT 後，輸出保持不變。切換 ready，再按「取樣一拍」才能記錄交付。設定 ready 本身不會交付。這個握手是另外定義的教學介面。
遷移練習：如果 downstream 尚未 ready，RTL 能否清除 output_valid 或覆寫結果？先用一句話寫出保持規則：除非 reset 取消交易，valid 與資料必須保持到交握成立。SVA 語法可作後續練習。
學習指南
安全基礎
查看課程大綱 → · 進度只計入已發布課程
先備知識
- 二進位資料與 XOR
我學會了什麼
- 辨識 AES State 與 Round 結構
- 說明替代、排列、混合與加鑰
- 理解 AES 與 PQC 的不同角色
